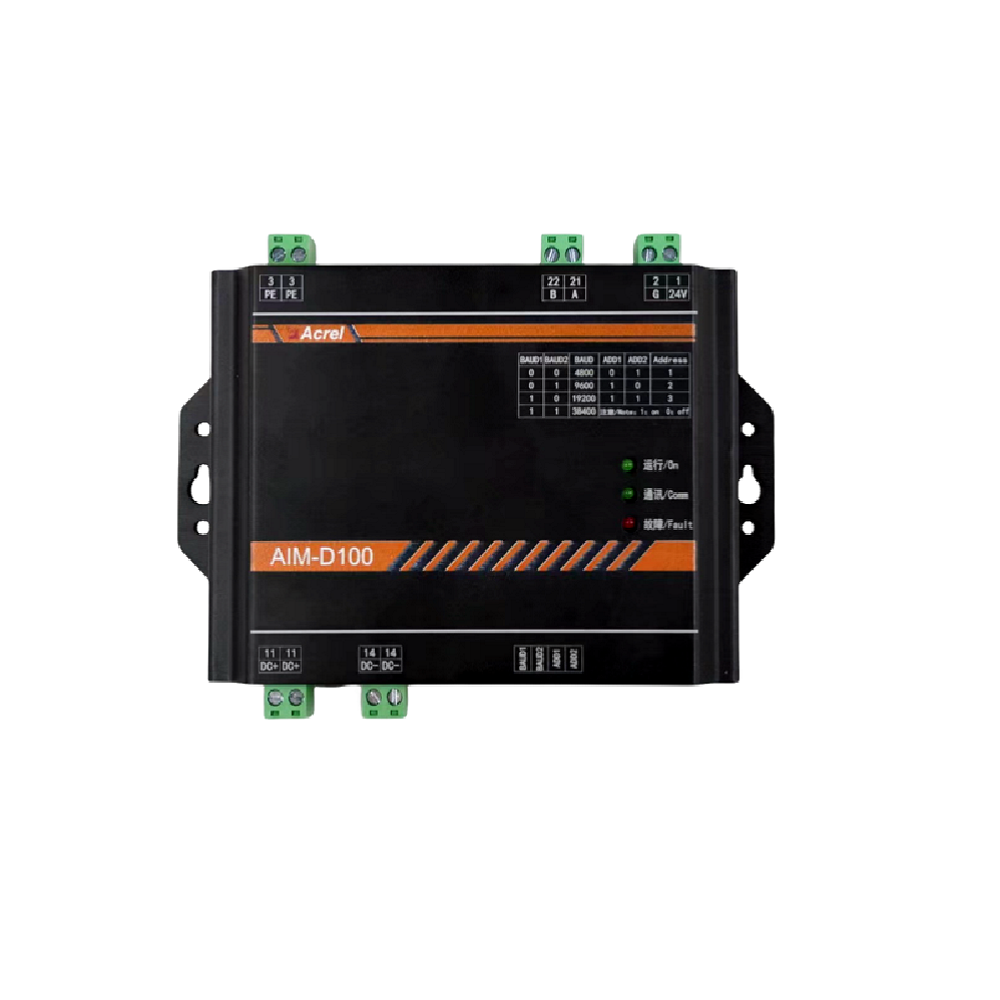

AIM-D100-CA直流絕緣監測儀DC0~1000V
隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。AIM-D100-CAG系列直流絕緣監測儀可以應用在0~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。產品主要針對DC 0~1000V范圍的電動汽車充電裝置的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。

  • 1 概述

    隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。
    AIM-D100-CAG系列直流絕緣監測儀可以應用在0~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。
    產品主要針對DC 0~1000V范圍的電動汽車充電裝置的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS供電系統、光伏直流系統及其它直流電網等直流系統。

    2 功能特點

    ■ 電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。
    ■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓，測量范圍為0~1000V。
    ■ 電流監測功能。產品可以監測直流系統電流，僅AIM-D100-CAGI型有此功能。
    ■ LED指示功能。產品面板具有運行、通訊和故障LED指示燈，可以顯示產品狀態。
    ■ 通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。
    ■ 金屬外殼。產品采用金屬外殼，壁掛式安裝，也可以使用配件導軌安裝。
    ■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。
  • 項目 技術指標
    輔助電源 DC 9~36V
    最大功耗 ≤3W
    電壓監測 電壓范圍 DC 0~1000V
    測量精度 0.5級
    電流監測 電流監測 根據額定電流選擇分流器接入；僅CAI型支持
    測量精度 5%
    絕緣監測 絕緣電阻范圍 1kΩ~10MΩ
    預警報警范圍 10kΩ~10MΩ
    測量精度 1~10kΩ：±1k；10k~500k：≤3%
    系統泄漏電容 ≤5μF
    絕緣監測時間 500ms/次；1000ms/次
    報警方式 LED指示燈
    通訊方式 RS485通訊，Modbus-RTU協議
    安裝方式 壁掛式安裝，導軌安裝（隨貨塑料支架）
    防護等級 IP30
    環境參數 工作溫度 -40~+75℃
    存儲溫度 -40~+125℃
    相對濕度 <95%，不結露
    海拔高度 <2000m

  • AIM-D100-CA型直流絕緣監測儀采用金屬外殼，其外形尺寸如下圖所示。（單位：mm）




    AIM-D100-CAI型直流絕緣監測儀采用金屬外殼，其外形尺寸如下圖所示。（單位：mm）
