電氣防火限流式保護器

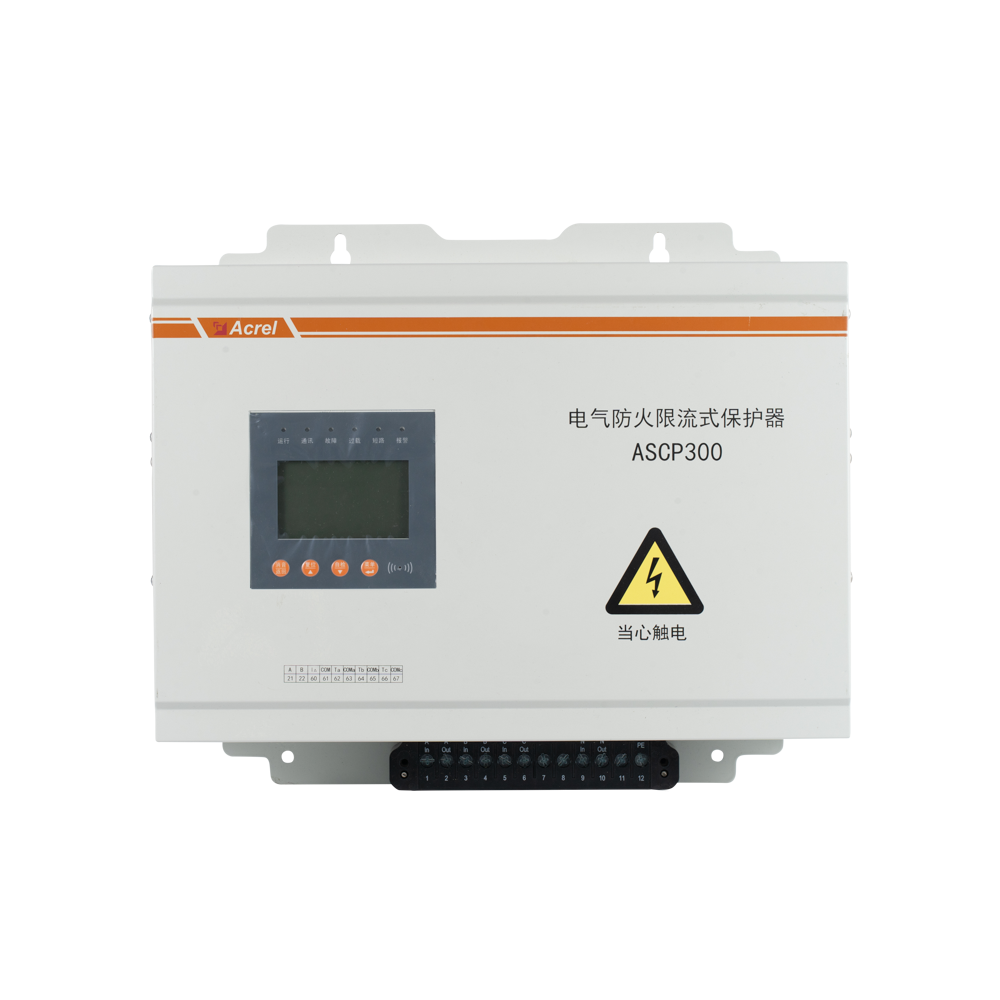

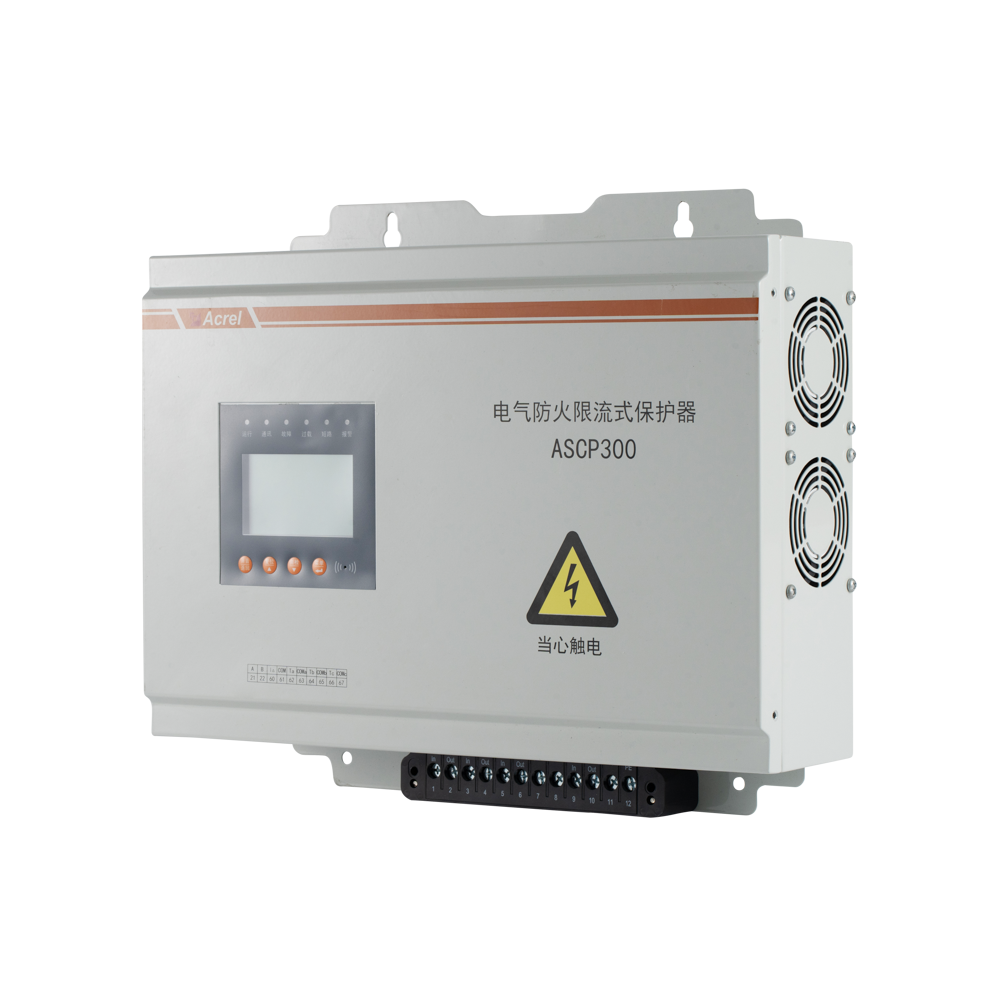

ASCP310系列三相電氣防火限流式保護器
電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

  • 1 概述

    電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。
    ASCP310系列電氣防火限流式保護器是三相限流式保護器，主要應用于電動汽車充電站的線路保護。

    2 功能特點

    ■ 短路保護功能。保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。
    ■ 過載保護功能。當被保護線路的電流過載且過載持續時間超過動作時間（3~60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。
    ■ 表內超溫保護功能。當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。
    ■ 過欠壓保護功能。當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
    ■ 配電線纜溫度監測功能。當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
    ■ 斷相保護功能。當保護器檢測到線路斷相時，保護器發出聲光報警信號，啟動限流保護。
    ■ 剩余電流監測功能。當被監測的線路剩余電流超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
    ■ 保護器具有1路RS485接口。可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全用電管理云平臺，或第三方監控軟件或平臺。
  •
    參數項 ASCP310-63B ASCP310-80B
    輸入電壓 AC 380V±10%，45~65Hz
    功耗 ≤30VA（無負載情況下）
    額定電流 0~63A可設置 0~80A可設置
    短路保護時間 <150μs
    過載保護 動作范圍：120% 動作延時：3~60s
    過壓保護 動作范圍：100%~120%；動作延時：0~60s
    欠壓保護 動作范圍：60%~100%；動作延時：0~60s
    線纜溫度監測 監測范圍 -20~140℃（精度：±4%或者±2℃）
    報警設置 動作范圍：45~110℃；動作延時：0~60s
    剩余電流監測 監測范圍 20~1000mA（精度：±2%或±5mA）
    報警設置 動作范圍：20~1000mA；動作延時：0~60s
    故障記錄 20條記錄（故障類型、故障值、故障時間）
    報警方式 聲光報警（其中聲音可以通過消音按鍵消除）
    通訊 1路RS485接口，Modbus-RTU協議
    安裝使用環境 工作場所 無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動的場所
    工作溫度 -10 ~+55℃
    相對濕度 5~95%，不凝露
    海拔高度 ≤2000m
