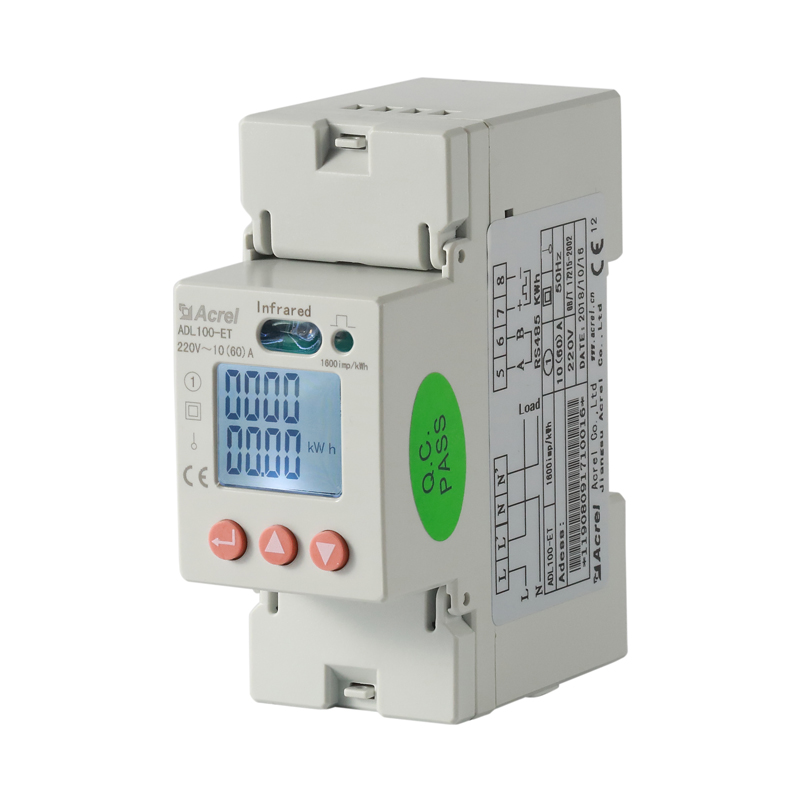

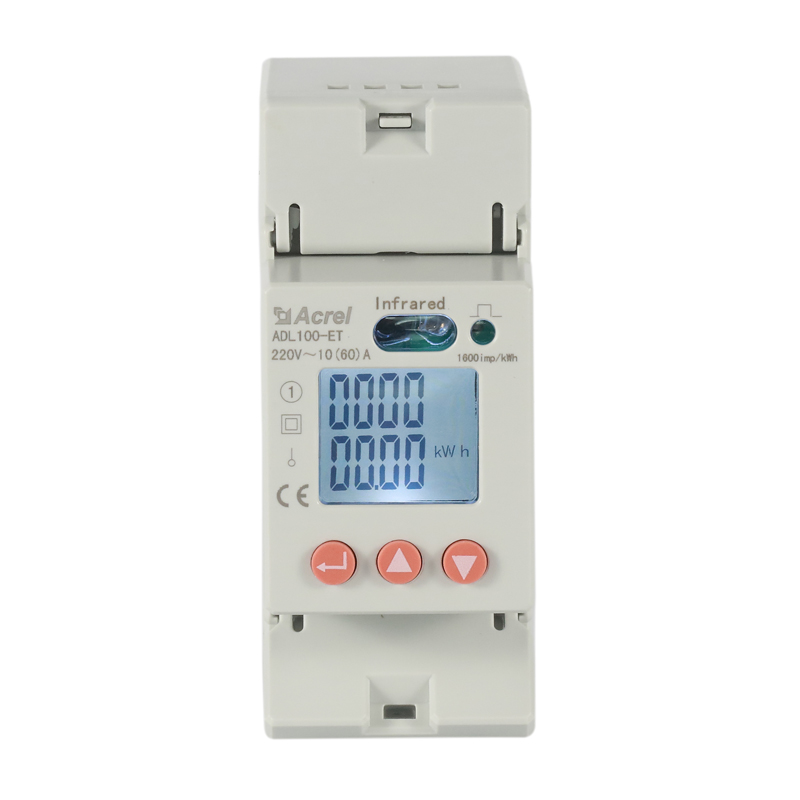

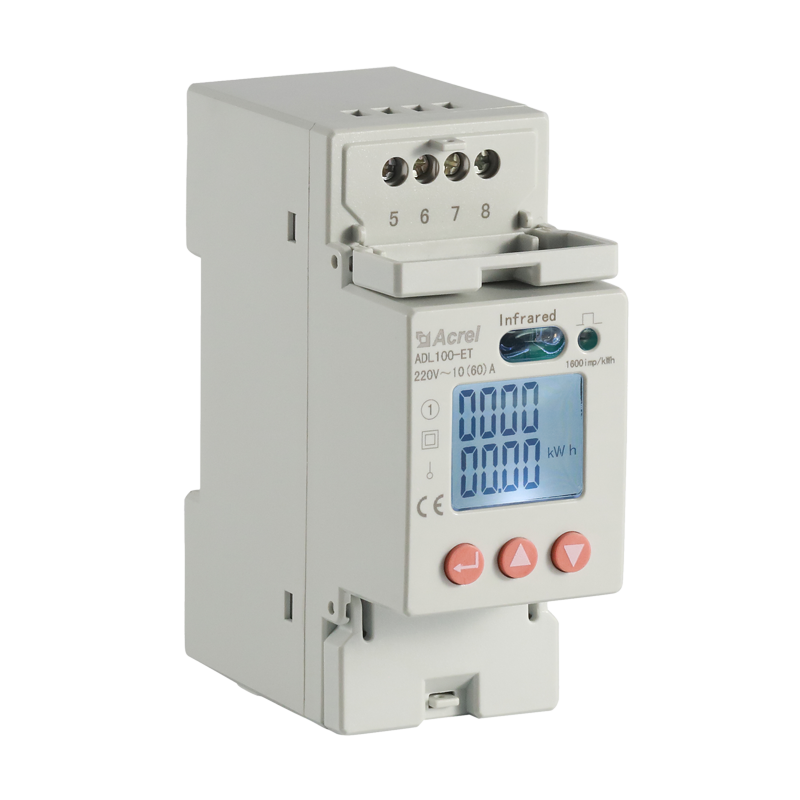

ADL100單相電子式電能表

ADL100單相電子式電能表主要用于計量低壓網絡的單相有功電能，同時可測量電壓、電流、功率等電量，具有紅外通訊功能，并可選配RS485通訊功能，方便用戶進行用電監測、集抄和管理。產品具有精度高、體積小、安裝方便等優點。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。性能指標符合國標IEC62053-21、IEC62053-22對電能表的各項技術要求。

產品簡介

技術參數

產品選型

外形尺寸

產品報價

ADL100單相電子式電能表主要用于計量低壓網絡的單相有功電能，同時可測量電壓、電流、功率等電量，具有紅外通訊功能，并可選配RS485通訊功能，方便用戶進行用電監測、集抄和管理。產品具有精度高、體積小、安裝方便等優點。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。性能指標符合國標IEC62053-21、IEC62053-22對電能表的各項技術要求。

電壓輸入 Input voltage	參比電壓 Reference voltage	AC 220V
	參比頻率 Reference frequency	50Hz
	功耗 Power consumption	<10VA
電流輸入 Input current	基本電流 Basic current	10A, 20A(互感器外置 External transformer)
	最大電流 Maximum current	60A, 100A(互感器外置 External transformer)
	起動電流 Starting current	4‰Ib
	功耗 Consumption	<4VA (最大電流)
測量性能 Measurement performance	測量精度 Accuracy of measuring	1級
測量性能 Measurement performance	測量范圍 Range of measuring	000000.00~99999999kWh
時鐘精度 Clock accuracy		誤差 Error≤0.5s/d
有功脈沖 Active pulse	脈沖寬度 Pulse width	80±20ms
有功脈沖 Active pulse	脈沖常數 Pulse constant	1600imp/kWh，800imp/kWH(與基本電流對應 corresponding to basic current)，LED
通信 Communication	接口 Interface	RS485(A+、B-)
	介質 Connection mode	屏蔽雙絞線 Shielded twisted pair conductors
	協議 Protocol	MODBUS-RTU、DL/T645-07

外形尺寸（長×寬×高）
Outline (Length × Width × Height)

88mm×36mm×70mm (2模數)

溫度范圍 Temperature range	工作溫度 Work temperature	-25℃~55℃
	存儲溫度 Storage Temperature	-40℃~70℃
濕度 Relative humidity		≤95%（無凝露）(No condensation)
海拔 Altitude		<2000m

功能 Function	功能說明 Function description	功能配置 Function provide
電能計量 Measurement of kWh	單相有功電能計量(正、反向計量) Single-phase active kWh (positive and negative)	■
電量測量 Measurement of electrical parameters	U、I 、P、Q、S、PF、F測量 Voltage, Current, Active power, Reactive power, Apparent power, Power factor and Frequency	■
LCD顯示 LCD Display	8位段式LCD顯示 8 bits section LCD display	■
按鍵編程 Key programming	3按鍵可編程設置密碼、通訊地址、波特率、復費率和通訊協議。 3 keys to set parameters like code, address, baud rate, multi-tariff and communication protocol	■
脈沖輸出 Pulse output	有功電能脈沖輸出 Active energy pulse output	■
復費率 Multi-tariff	支持4個時區、2個時段表、14個日時段、4個費率 Adapt 4 time zones, 2 time interval lists, 14 time interval by day and 4 tariff rates	□F
通訊 Communication	RS485接口，支持Modbus Communication interface: RS485, Communication protocol: MODBUS-RTU	□C
通訊 Communication	紅外通訊 Infrared communication	■
