鐵塔基站多回路計量裝置

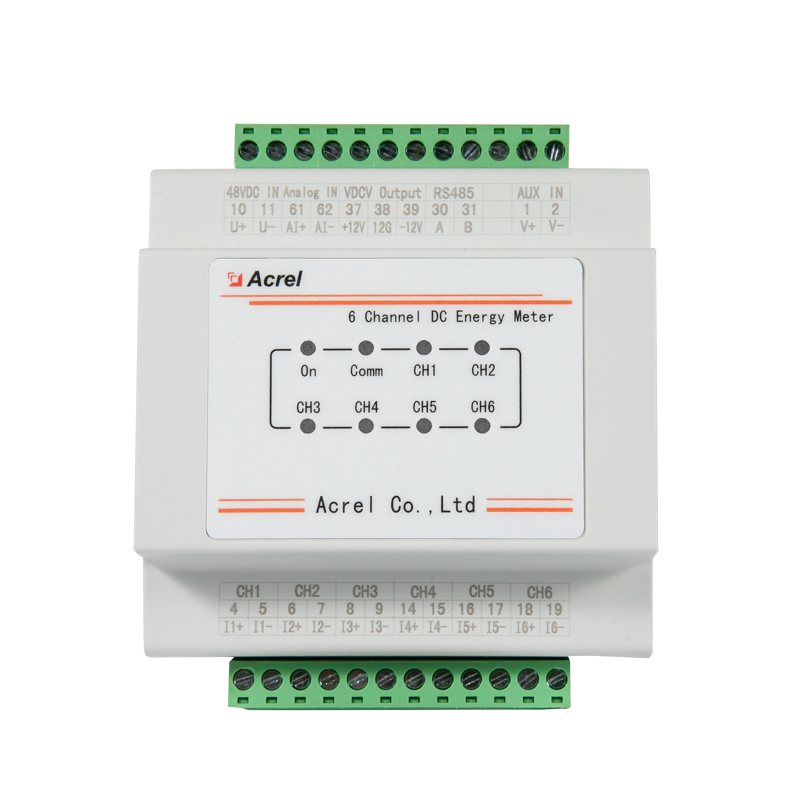

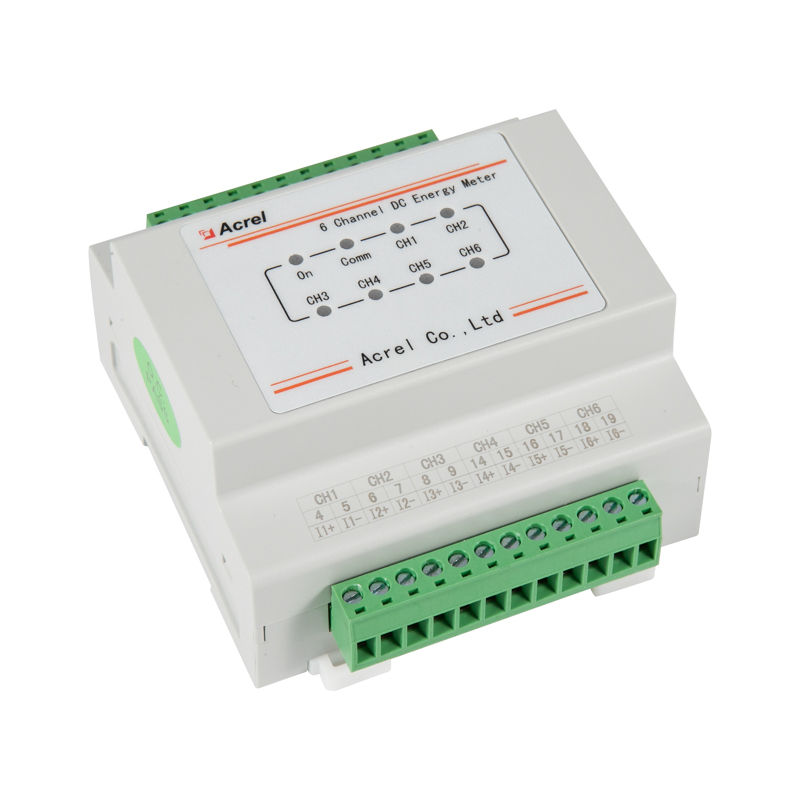

AMC16L-DETT基站直流電能計量模塊
安科瑞AMC16-DETT 基站直流電能計量模塊主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而設計的。儀表可對六個回路的直流電能進行計量，并可為配套的霍爾傳感器提供工作電流，同時可通過上位機軟件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息交互等功能。
  • 該模塊可分別計量三家運營商的直流用電量，為基站節能改善提供詳細的數據依據，為直流配電設備提供分項計量解決方案。
    模塊具有工業標準的 RS485 通訊接口,采用 YD/T1363.3-2014 規定的通訊協議，符合中國鐵塔有限公司Q/ZTT 2205-2017《基站直流電能計量模塊技術要求》相關技術要求。
  • 技術參數 技術指標



    輸入    		 直流額定電壓 一路：-48VDC

    直流電流    		 默認六路霍爾元件：總計量 200A/5V，移動、電信、聯通和第一路預50A/5V，
    第二路預留 100A/5V
    市電監測 一路：0-5VDC（隔離變送器輸出）
    過載能力 電壓：1.2 倍持續，2 倍持續 1 秒；電流：1.2 倍持續，10 倍持續 1 秒
    精度 1%In≤I≤10%In  誤差±2.5% ；I＞10%In 誤差±2%

    測量分辨率    		 電壓輸出精度為 0.01V，電流輸出精度為 0.01A，功率輸出精度為 0.01kW，
    電能輸出精度為 0.01kWh










    功能
    基本功能    		 監測設備系統時間、總電壓、輸出總電流、總功率、總電能、各分路電壓、
    各分路電流、各分路功率、各分路電能；LED 指示燈顯示；RS485 通訊


    計量功能    		 起動電流：額定電壓下，計量模塊的負載電流值在不超過最大電流 1%時， 模塊啟動
    潛動電流：當計量模塊的電流線路中無電流，電壓線路上施加額定電壓值的
    85%～125%時，模塊計算器不應有 1 個以上的數字變化


    報警功能    		 直流電壓輸出過低告警、直流電壓輸出過高告警、一次下電告警、模塊失壓
    告警、計量支路錯誤告警、內部程序錯誤告警、時鐘錯誤告警、存儲器故障告警、交流輸入停電告警
    校時功能 支持廣播校時，可通過 RS485 通信接口對計量模塊進行遠程校時

    通訊    		 單路 RS485，波特率默認 9600bps，可設置為 1200 bps、2400 bps、4800 bps。
    通訊協議：基站直流電能計量模塊協議 YD/T1363.3-2014
    霍爾供電電源 一組電源輸出,+12V/100mA，-12V/50mA
    時鐘精度 ≤0.5s/d（23℃），≤1s/d（-20℃～60℃）
    輔助電源 電壓范圍 -40V～-60VDC
    功耗 整機≤2W（無霍爾供電電源輸出）

  • 名稱 型號 安裝方式 備注
    基站直流電能計量模塊 AMC16(L)-DETT 35mm 導軌安裝 L:帶液晶
