AKH-0.66系列電流互感器

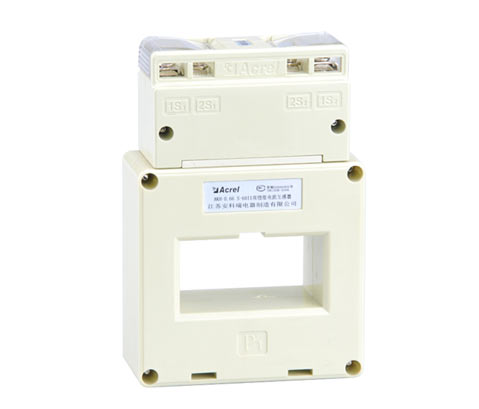

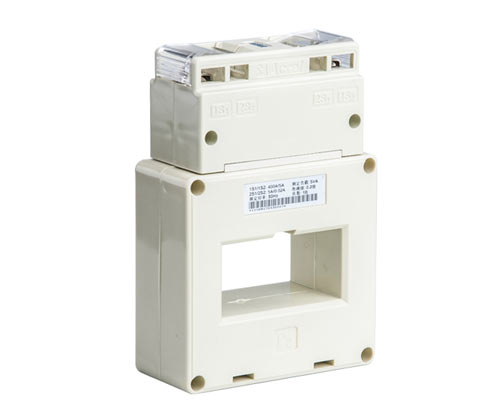

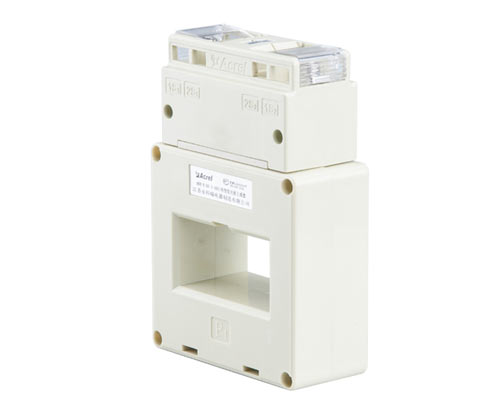

AKH-0.66S系列雙繞組型電流互感器
該系列互感器具有兩個二次繞組，其一(1S1、1S2）用于電流表指示，額定電流為交流5A或交流1A，其二（2S1、2S2）用于遠傳遙測，可與ARTU-M32遙測單元或ARD3電動機保護器配套使用，額定電流為交流20mA；雙繞組電流互感器的線性可至8倍，且電流在8倍時，也能保證雙繞組電流互感器的誤差在0.2-0.5%。

  • 應用范圍：

    用于電動機保護回路

    訂貨范例：

    具體型號：AKH-0.66/S S-40I 500/5A/20mA
    技術要求：額定電流比500A/5A/20mA；準確級0.5/0.2級；穿心匝數1匝；內孔徑φ40mm。
    通訊協議：無
    輔助電源：無
  • AKH-0.66S系統監控用電流互感器

    規格

    額定電流比(A)

    準確級及相應額定負荷(VA)

    穿心匝數(匝)

    母排規格/根數

    電纜最大外徑

    安裝方式

    0.2/0.2級

    0.5/0.2級

    1/0.2級

    S-30I

    5/5(1)/0.02





    2.5/0.02

    15

    /



    φ22

    F

    10/5(1)/0.02





    2.5/0.02

    8

    15/5(1)/0.02





    2.5/0.02

    5

    20/5(1)/0.02





    2.5/0.02

    4

    25-30/5(1)/0.02





    2.5/0.02

    3

    40-60/5(1)/0.02





    2.5/0.02

    2

    75-100/5(1)/0.02





    2.5/0.02

    1

    30×10/1

    BF

    150/5(1)/0.02



    2.5/0.02



    1

    200/5(1)/0.02



    5.0/0.02



    1

    S-40I

    200/5(1)/0.02



    5.0/0.02



    1

    40×10/1

    φ30

    CF

    250-400/5(1)/0.02



    5.0/0.02



    1

    500-600/5(1)/0.02



    10/0.02



    1

    S-50Ⅱ

    600-800/5(1)/0.02



    10/0.02



    1

    50×10/

    1-2

    /

    B

    1000/5(1)/0.02

    15/0.02





    1

    1200-1250/5(1)/0.02

    20/0.02





    1

    S-60Ⅱ

    300-400/5(1)/0.02



    5.0/0.02



    1

    60×10/

    1-2

    /

    C

    500-800/5(1)/0.02



    10/0.02



    1

    1000-1250/5(1)/0.02

    10/0.02





    1

    1500-2000/5(1)/0.02

    20/0.02





    1

    S-80Ⅱ

    600-800/5(1)/0.02



    10/0.02



    1

    80×10/

    1-2

    /

    1000-1250/5(1)/0.02

    10/0.02





    1

    1500-2000/5(1)/0.02

    20/0.02





    1

    2500-3000/5(1)/0.02

    30/0.02





    1

    S-100Ⅱ

    1000-1250/5(1)/0.02

    10/0.02





    1

    100×10/

    1-3

    /

    D

    1500-2000/5(1)/0.02

    20/0.02





    1

    2500-3000/5(1)/0.02

    30/0.02





    1

    4000/5(1)/0.02

    30/0.02





    1

    S-120Ⅱ

    2000/5(1)/0.02

    20/0.02





    1

    120×10/

    1-3

    /

    2500-3000/5(1)/0.02

    30/0.02





    1

    4000-5000/5(1)/0.02

    30/0.02





    1

    S-200Ⅱ

    2000/5(1)/0.02

    20/0.02





    1

    100×10/

    2-6

    /

    2500-3000/5(1)/0.02

    30/0.02





    1

    4000-6300/5(1)/0.02

    30/0.02





    1

  • AKH-0.66S系統監控用電流互感器
  • AKH-0.66S系列雙繞組型電流互感器
    AKH-0.66SM自控儀表用電流互感器
